Шарниры для виндсерфинга

04.05.2021

SUP-club.ru является официальным дилером компании Unifiber. В наличии всегда основные модели досок, парусов и аксессуаров виндсерфинга. Во время проведения предзаказных сессий вы можете заказать любой товар из ассортимента данного бренда. Подробности у менеджеров по бесплатному номеру 8 (800) 555 36 57.

Unifiber производит полный спектр шарниров для виндсерфинга, охватывающий все типы соединительного узла: Boge, Power, Tendon и Cardan.
Здесь мы поведаем вам обо всех доступных вариантах и рассмотрим все важные
моменты, требующие внимания, для выбора лучшего шарнира, чтобы вы могли
наслаждаться каталкой.

Опорная панель или палубная панель

Опорные панели и палубные панели - это один и тот же элемент шарнирного соединения.Для простоты мы будем называть их шарнирами.

Системы US-Pin или U-Pin

Вы должны знать, что ваш шарнир и удлинитель совместимы. Существуют две разные системы, которые прикрепляют эти части друг к другу:

U-Pin универсальная система известна как европалец

Это наиболее распространенный стандарт. Преимущество U-Pin в том, что совместимые с ней удлинители оснащены нажимной
кнопкой или триггерной системой фиксации стропа и хомутик для наиболее эргономичного соединения/рассоединения.

U-Pin универсальная система известна как европалец

US-Pin

Система также называется американской двухкнопочной или американским стаканом. Эта система широко используется в США. Чтобы отсоединить удлинитель мачты от шарнира, необходимо одновременно нажать две боковые кнопки. Это очень прочная система, но она менее эргономична в эксплуатации и имеет больший люфт в соединении между шарниром и удлинителем мачты.

US-Pin


Предпочтительный способ соединения

Powerjoint / Boge Joint или широкий бочонок

Шарниры с силовым узлом Powerjoint и узлом Boge (оба узла имеют одинаковый тип конструкции в виде широкого эластичного бочонка) - отличные амортизаторы. Кроме того у них лучше амплитуда наклона, чем у Tendon (тип — палец) и карданных (Cardan)
шарниров. Powerjoint - это имитация оригинального и немного более дорогого шарнира Boge. Некоторые серферы выбирают оригинальный шарнир Boge из-за его репутации, обеспечивающей более длительный срок службы.

Powerjoint / Boge Joint или широкий бочонок

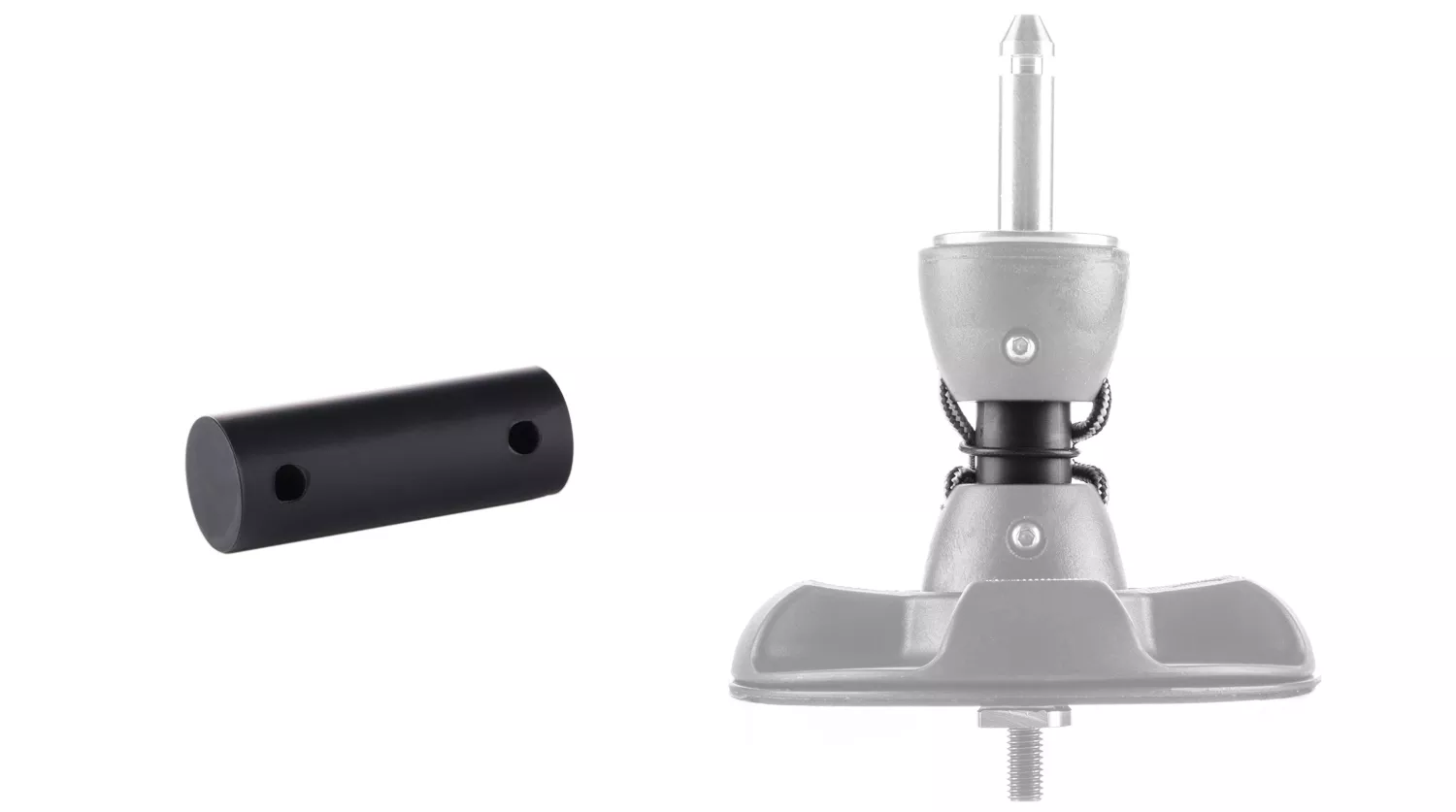

Tendon Joint (пенёк)

Tendon или тонкий узел в виде длинного тонкого цилиндра (пенька) даёт более жесткое соединение, и имеет тенденцию к меньшим амплитудам наклона. Поэтому он лучше удерживает верхушку по центру доски, что снижает нежелательные действия поперечных сил. Также эта жесткость чётче передаёт ощущения от верхушки.

Tendon Joint (пенёк)

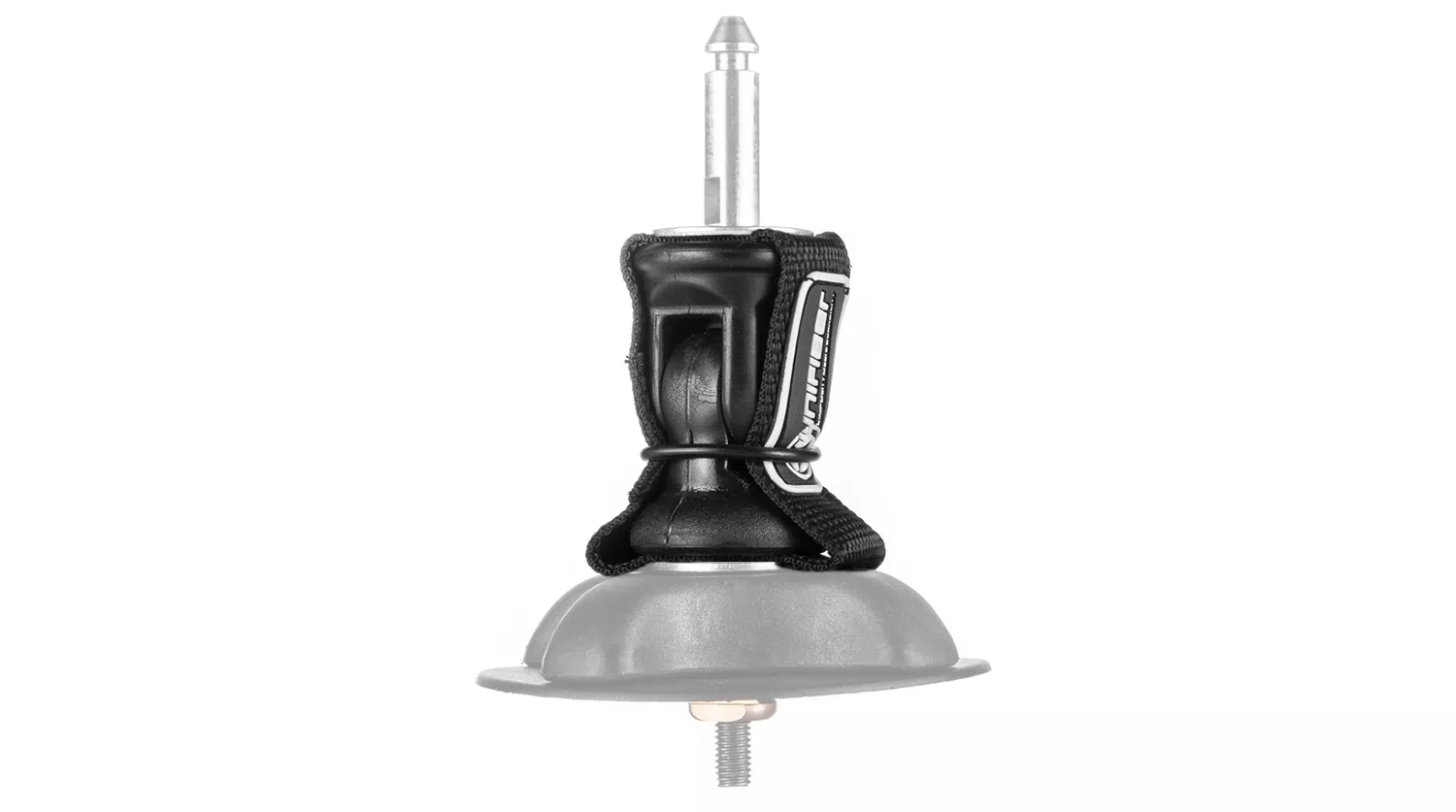

Cardan Joint (карданный узел)

Карданные шарнирные узлы (Cardan Joint) легче вращаются, потому идеально подходят для надувных WindSups, которые проще опрокинуть жесткими шарнирами из эластомеров. Поскольку соединение механическое, ничто не изгибается и не напрягается в процессе движения при наклонах, поэтому карданные шарниры обычно надёжны и имеют долгий срок службы.

Cardan Joint (карданный узел)


Высота шарнира

«Closing the gap» - уменьшить зазор, закрыть щель - это уменьшение пространства между нижней шкаториной паруса и палубой доски при глиссировании. Чем меньше щель, тем эффективнее работает парус. Низкий шарнир позволяет легче закрыть зазор. Другим преимуществом более низкой посадки верхушки является то, что центр приложения сил в парус также понижается, что облегчает управление парусом.

 Высота шарнира

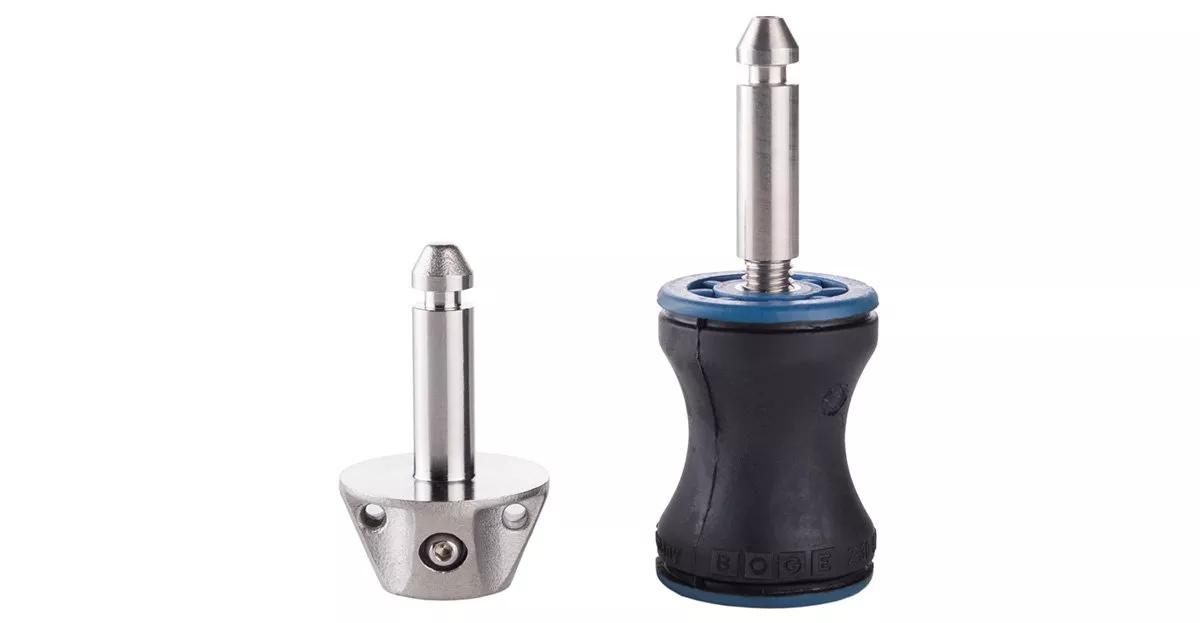

Крепление U-pin штифта (тонкого европальца) к шарниру

Существую различные решения крепления штифта-европальца к шарниру:
Распространённый метод соединения — когда европалец имеет внутреннюю резьбу 8 мм и для крепления его к шарниру используется 8-ми миллиметровая (запрессованая или продетая сквозь головку шарнира) шпилька.

Другой метод, если сам европалец, с наружной резьбой 10 мм, ввинчивается непосредственно в шарнир обычно в Powerjoint / Boge Joint.

Для системы Tendon с пеньком, также, есть цельные головки, в которые европалец полностью интегрирован. Это самое прочное и долговечное решение.

Крепление U-pin штифта (тонкого европальца) к шарниру


Крепление шарнира к доске

В большинстве шарниров для крепления к доске применяется один болт и Т-образная гайка.

 Крепление шарнира к доске














В некоторых шарнирах используются два болта с головками под шестигранник и две Т-образные гайки. Такой способ соединения шарнира с доской ещё более надёжный.

Дополнительным преимуществом этой конструкции является то, что основную часть шарнира Power/Boge или Tendon Joint можно быстро снять, оставив на доске только посадочную площадку. Это может быть особенно удобно для школ виндсерфинга и пунктов проката, у которых есть необходимость как можно компактнее укладывать доски на стеллаж или в хранилку или которые хотят упростить сам процесс снятие шарнира.

 Крепление шарнира к доске


Обеспечение безопасности при поломке

Шарниры имеют элементы безопасности, позволяющие удерживать доску и верхушку вместе в случае выхода из строя эластомерного соединения.

Ситуации, когда доска и оснастка отделяются друг от друга, потенциально опасны для жизни, особенно если райдер теряет доску, так что это очень важная особенность всех шарниров.

Шарниры Powerjoint/Boge и карданные шарниры поставляются со стропой, предотвращающей отсоединения нижней и верхней частей шарнира. Не рекомендуется возвращаться самостоятельно назад со сломанным шарниром, так как это, скорее всего, повредит вашу доску, но в зависимости от того, где сломан шарнир, это может быть наименьшей из проблем!




Tendon-шарниры снабжаются страховочным шкотиком из полиэстера или дайнемы (Dyneema®), для удержания соединения нижней и верхней частей шарнира в случае разрушения пенька. Шкотик Dyneema® намного прочнее, чем шкотик из полиэстера.

Рекомендации по замене

Tendon и Powerjoint — эти элементы шарнира подвержены износу. Мы настоятельно рекомендуем вам тщательно осматривать шарнир перед каждым выходом на воду.

Бочонки легко проверить: просто согните их в разных направлениях и визуально проверьте, нет ли признаков износа или повреждений. Если резина имеет порезы или высохла, или если верхняя/нижняя части демонстрируют признаки расщепления, мы рекомендуем элемент заменить элемент.

При замене европальца из соединения Power или Boge нагрев его может облегчить разборку, разрывая связи клея внутри по резьбе.

При осмотре пеньков Tendon сгибайте их в разных направлениях, чтобы обнаружить износ или порезы. Обратите особое внимание на отверстия в пеньке, через которые болты крепят его к верхней и нижней частям шарнира. Поскольку износ пеньков выявлять сложнее, рекомендуется заменять их каждый сезон или после 120 часов использования.

Почему выбираем Unifiber?

Unifiber имеет репутацию производителя качественных компонентов с полным складом запчастей.

Мы стремимся предложить самый широкий выбор и отличный сервис, отвечающий любым потребностям, на любой кошелёк и всегда высокого качества.

Как и на все продукты Unifiber, на все шарниры предоставляется полная безусловная гарантия сроком на 1 год и гарантия на производственный брак в течение 2-х лет.

С оригиналом статьи можно ознакомиться на сайте unifiber.net



%
